化工仪表
化工仪表通称为工业自动化仪表或过程检测控制仪表,用于化工过程控制。是对化工过程工艺参数实现检测和控制的自动化技术工具,能够准确而及时地检测出各种工艺参数的变化,并控制其中的主要参数,保持在给定的数值或规律,从而有效地进行生产操作和实现生产过程自动化。
化工仪表分类
化工仪表按功能可分为检测仪表、在线分析仪表和控制仪表。①检测仪表,或称化工测量仪表。用以检测、记录和显示化工过程参数的变化,实现对生产过程的监视和向控制系统提供信息。如温度、压力、流 量和液位等(见图[检测仪表])。②在线分析仪表,主要用以检测、记录和显示化工过程物性参数(如浓度、酸度、密度等)和组分的变化,是监视和控制生产过程的直接信息。③控制仪表,用以按一定精度将化工过程参数保持在规定范围之内,或使参数按一定规律变化,从而实现对生产过程的控制。
欧倍尔积极响应急管理部“安全技能提升行动”,按照各省化工专项行动办的建设标准,协助各个工业园区及化工企业营造建设集化工、机械、仪器仪表、自动化控制、网络等技术于一体的智慧化工园区实训基地。
欧倍尔智慧化工园区实训基地---化工仪表培训区
1、仪表自动化实训设备及软件
系统功能及培训目标:
本单元由工艺设备及其配套管路、仪表与执行器、常用仪表工器具、个人防护用具、智能仪表电器控制台及计算机控制操作台等组成,可进行化工仪表自动化实训,并可实现模拟仿真考试与自动评分。
(1)DCS系统配置装置主流使用的控制系统,主要用于对仪表工DCS系统组态、下装、调试技能训练,能够实现仪表工初、中、高级DCS技能鉴定等功能。
(2)PLC控制系统采用各装置使用主流的西门子S7-300。配置PLC编程试验台,主要用于对仪表工西门子PLC软件编程、组态、下装、程序调试及故障处理的培训。

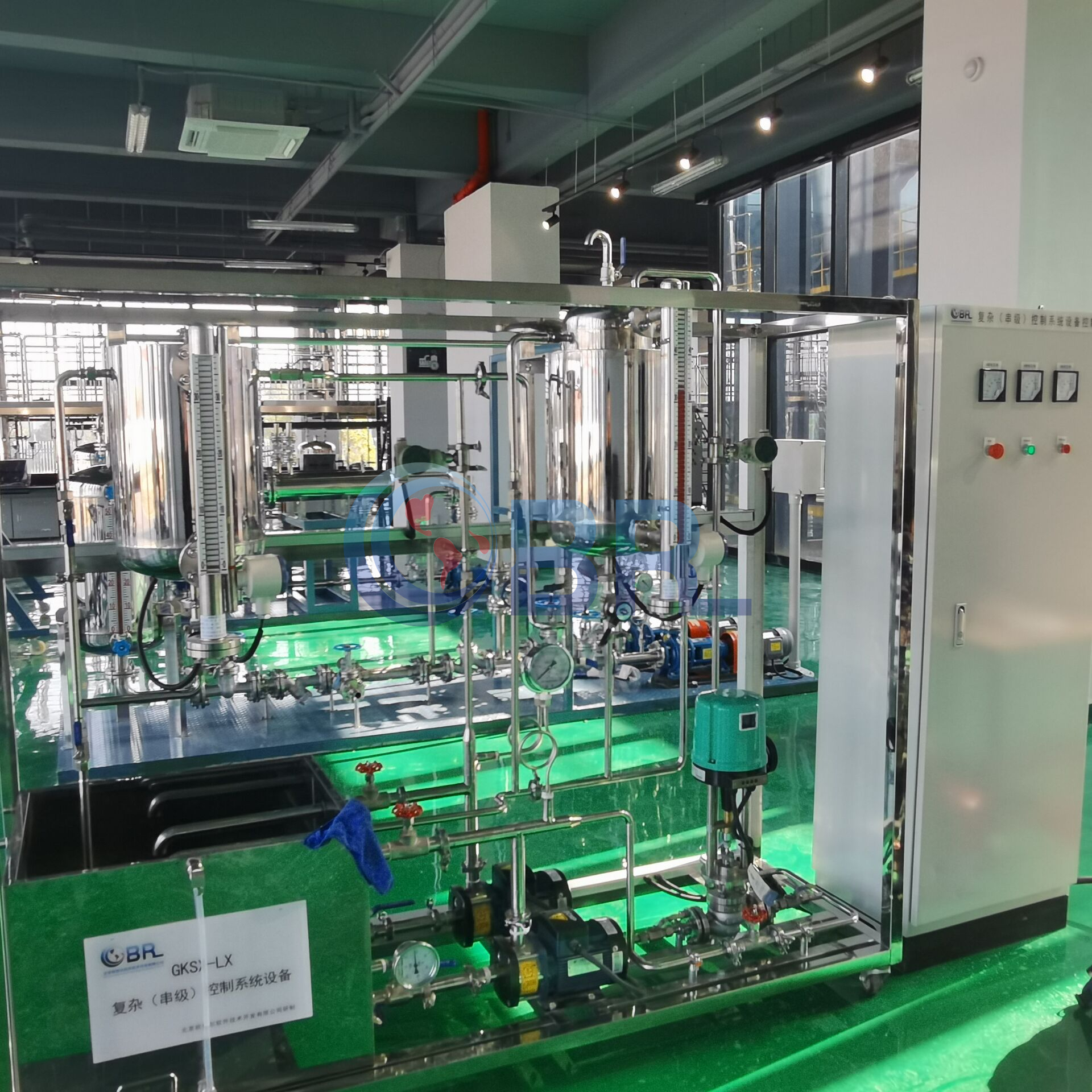

2、复杂(串级)控制系统设备
系统功能及训练目标:
了解复杂串级控制及检测装置硬件结构组成的认识;
本实训装置,能够实现学员对串级控制的认识以及实现方式的了解,能够独立绘制串级控制方框图,便于理解;
装置能够实现锅炉液位与流量串级控制、锅炉内胆温度与流量等串级控制实验;
本装置采用变频器。电动调节阀、调压模块三种不同的执行机构以不同方式实现串级控制;
本装置采用开放式的组态软件,可根据不同控制方案组态构成不同的控制系统,并预留点位,学员也可自主开发实验设计;
本装置能够实现从简单到复杂、从经典到现代的控制策略,以适应各级各类不同层次培训与技能需要。
(1)实训装置训练仪表工复杂(串级)控制系统实现自动控制系统调试、组态、投运基本知识和技能。
(2)训练仪表工控制系统流量计、液位计和调节器等仪表的安装、接线技能;
(3)训练仪表工对流量计、液位计和调节器参数设置技能;
(4)训练仪表工数字调节器的PID参数整定技能;
(5)训练仪表工对调节阀调校(含阀门定位器)技能;
(6)训练仪表工对串级控制系统的投运操作、性能测试技能;
(7)能够实现“仪表技能大赛复杂(串级)控制系统竞赛项目”的考核。

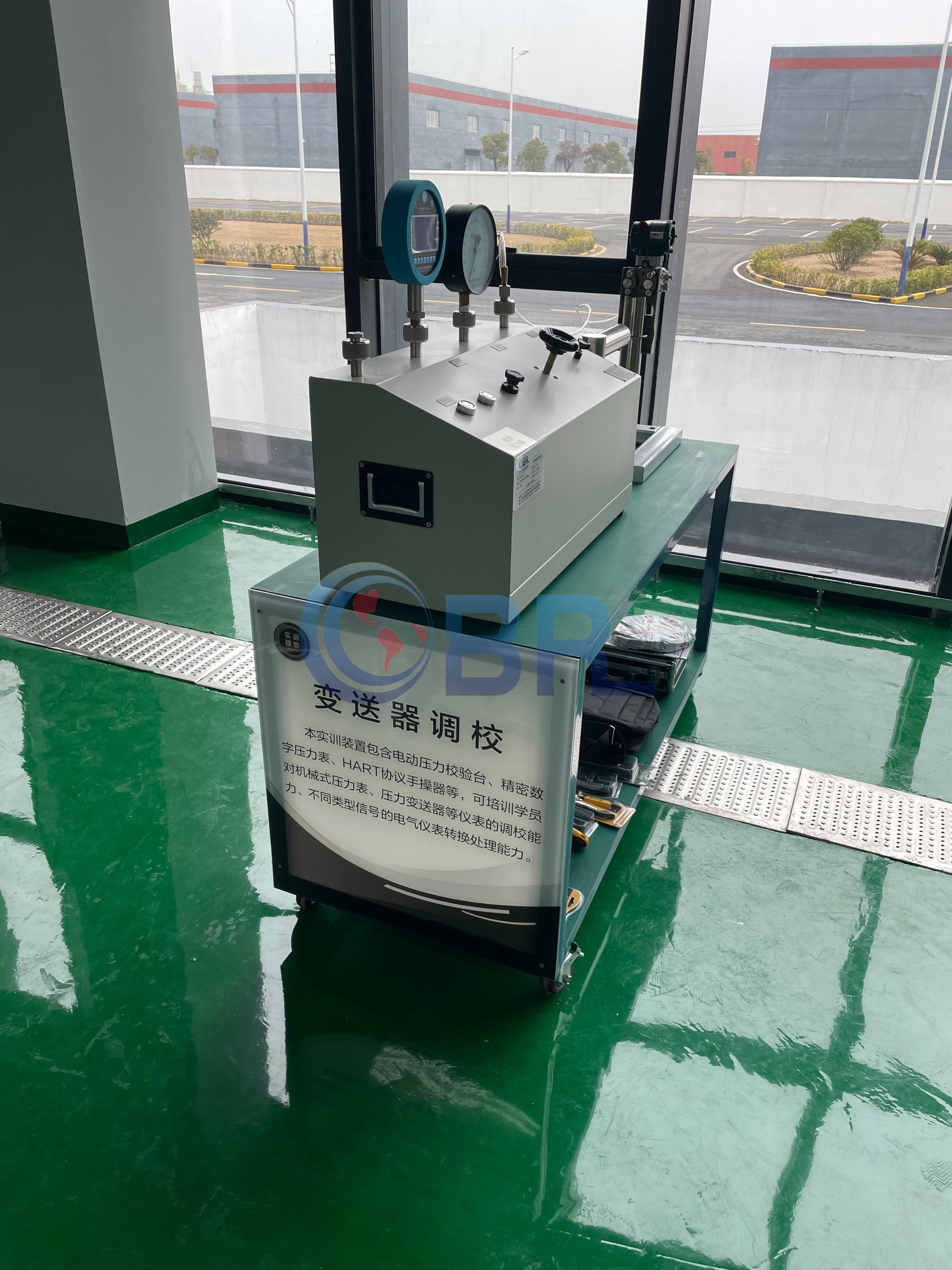

3、变送器调校实训设备
(1)系统组成:整套校验系统由压力变送器、压力校验仪、指针压力表、数字万用表、手操器、变送器安装托架、管路连接接头及附件等组成。
(2)实训装置用于仪表工压力变送器的安装、校验线路的连接、组态、校准、校验表格填写与数据处理等技能。
(3)完成仪器使用、仪表选型、测量点选择、仪表安装、仪表调校、回路测试等功能。
(4)能够实现仪表初、中、高级工的技能鉴定。
(5)能够实现“仪表技能大赛压力变送器调校竞赛项目”的考核。

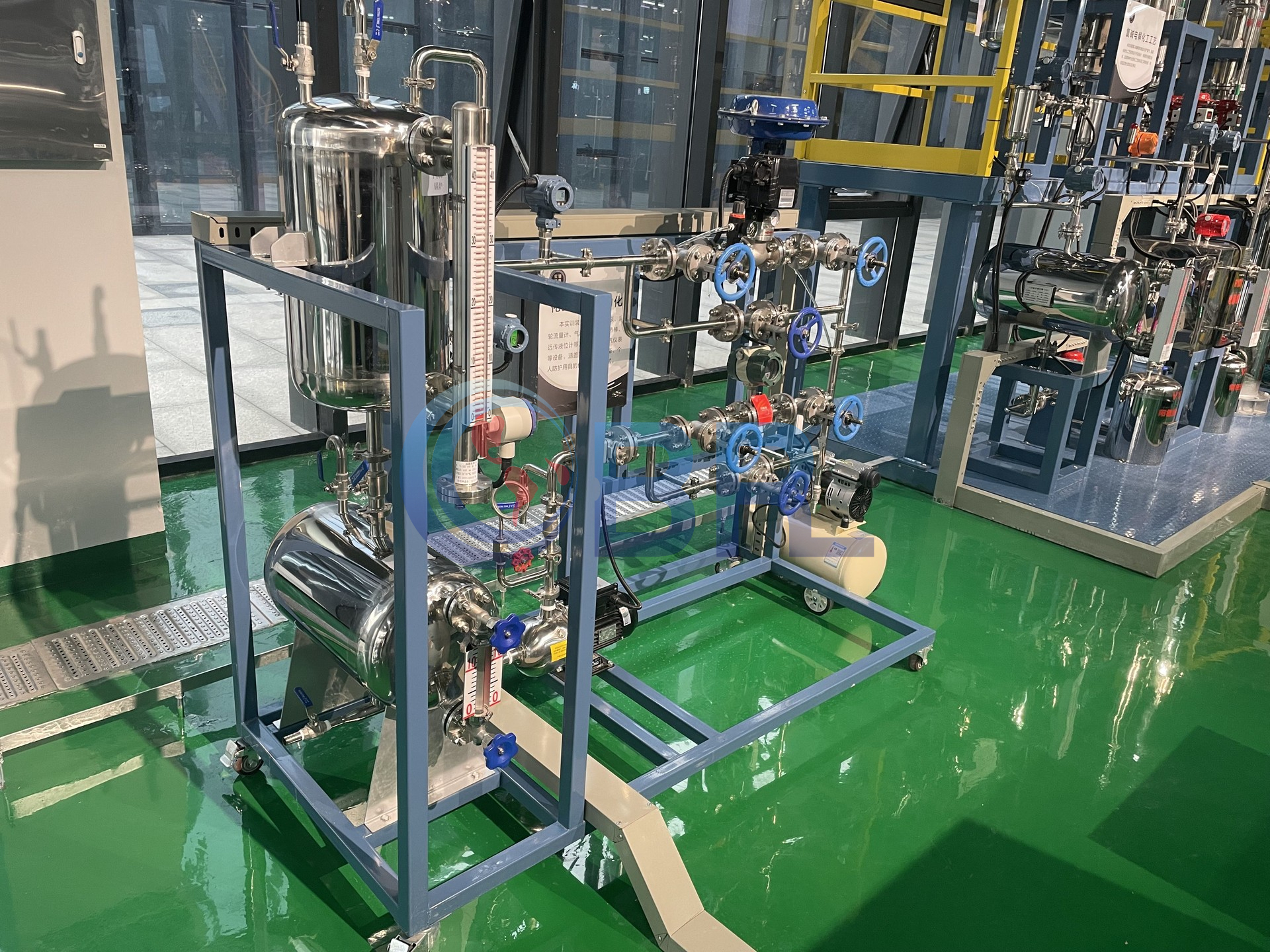

4、调节阀拆装实训设备
主要技术指标和功能:
了解并熟悉气动调节阀结构、工作原理、性能和特点;
通过对调节阀的拆装训练,掌握调节阀的拆装方法、步骤并熟悉常用工具的使用;
能够完成阀门设备维修并能够实现正常工作。
(1)实训装置训练仪表工掌握调节阀内部结构及原理,仪表外部接线图,能根据需要正确选用工具进行调节阀的安装与调校。
(2)训练仪表工对调节阀拆装、维修技能。
(3)训练仪表工对电气阀门定位器的结构与原理,利用阀门定位器完成调节阀零点、行程的调试。
(4)能够实现仪表初、中、高级工的技能鉴定。
(5)能够实现“仪表技能大赛调节阀拆装联校竞赛项目”的考核。
欧倍尔化工仪表培训注重理论知识授课与现场实践相结合,助力企业提升本质安全。
