混凝土结构力学性能之短柱正截面受压承载力试验

2023-01-05
【摘要】:
混凝土结构力学性能之短柱正截面受压承载力试验

混凝土短柱在生活中常常见到

房屋建筑、桥梁墩柱、大跨度结构等等

咱们作为土木人对这些当然司空见惯!

这些建筑都有短柱这个基本的支撑结构

因此课程中将短柱受力作为经典的力学模型试验授课喔~



同学们,对短柱偏压了解深入了嘛?

有没有将试验与理论结合起来呢?

是不是被大篇幅的试验介绍绕晕了

是不是去一次试验室做一次试验不深刻?

做完把设备都有什么

设备长什么样

用途是什么

试验步骤都记不清了



不要为了考试而慌张

这这这不是帮你解决问题了嘛

现在有一款软件

钢筋混凝土短柱正截面受压承载力试验

理论与试验相结合

程序配置公式

输入参数设计构件尺寸

自由配置钢筋

试验加载过程联动试件裂缝产生时间

考试考的

你想学的

有意思的

在这里统统都可以找到

让我们一起看一下吧

北京欧倍尔钢筋混凝土短柱正截面受压承载力虚拟仿真试验,土木工程学科最基础、最重要的课程是《钢筋混凝土结构设计原理》,结合短柱正截面受压试验,是锻炼学生掌握试验计算原理、熟悉试验操作的教学创新方式。该软件延用教学思路,包含试验预习、试验练习、考核模式模块,便于应用到学生学习的不同阶段。软件将试验原理与试验操作结合,完善整个试验流程,“原理+操作”动态结合,计算公式编入后台程序,设计参数输入窗口,自由进行钢筋配置。

软件包含短柱受压的类型有正截面受压(普通箍筋柱、螺旋箍筋柱)、偏心受压(大偏心受压、小偏心受压),根据训练课程选择受压类型、受压类别,选择试件尺寸,钢筋数量和钢筋直径,系统自动计算得到钢筋截面面积、受压区高度、偏心距增大系数、短柱偏心距、轴向压力设计值等参数。系统根据输入的Md和Nd自动判断受压类别。

软件包含正截面受压和偏心受压两套评分系统。

根据学生完成试验的情况,记录试验构件设计尺寸、仪器设备、操作步骤、试验要求和加载力分级情况。

项目背景:

1、 试验内容

受压构件的截面承载力以承受轴向压力为主的构件属于受压构件。例如,单层厂房柱、拱、屋架上弦杆,多层和高层建筑中的框架柱、剪力墙、核心筒体墙,烟囱的筒壁,桥梁结构中的桥墩、桩等均属于受压构件。受压构件按其受力情况可分为轴心受压构件、单向偏心受压构件和双向偏心受压构件。

对于单一匀质材料的构件,当轴向压力的作用线与构件截面形心轴线重合时为轴心受压,不重合时为偏心受压。钢筋混凝土构件由两周材料组成,混凝土是非匀质材料,钢筋可非对称布置,但为了方便,不考虑混凝土的不匀质性及钢筋非对称布置的影响,近似地用轴向压力的作用点与构件正截面形心的相对位置来划分受压类型。当轴向压力的作用点位于构件正截面形心时,为轴心受压构件,当轴向压力的作用点只对构件正截面的一个主轴有偏心距时,为单向偏心受压构件。当轴向压力的作用点对构件正截面的两个主轴都有偏心距时,为双向偏心受压构件。

2、 试验目的

(1)通过试验中构件从加载至破坏的过程,掌握偏心受压构件的受力特点;

(2)通过输入设计参数,进行试件设计,掌握偏心受压构件的设计方法;

(3)通过对虚拟试验过程的多视角、透视、延时等展示方法,弥补实际试验破坏过程难以观察的缺陷;

(4)通过全过程的试验设计,培养学生解决工程复杂问题的能力和基本科研能力。

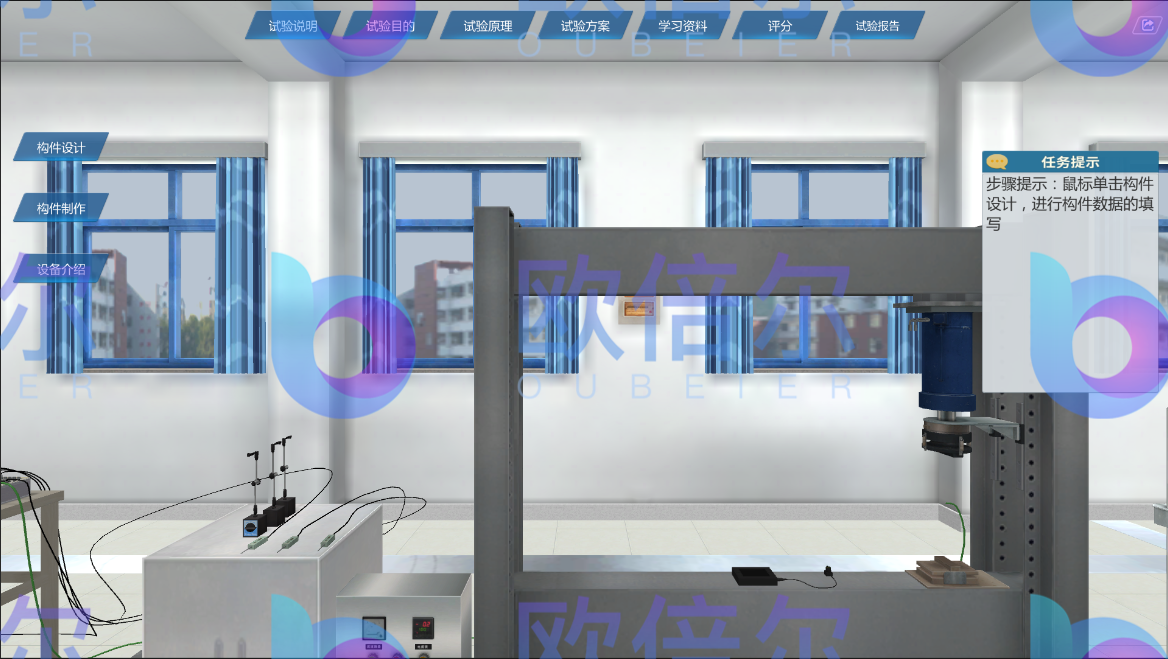

3、 试验设备

该力学仿真软件以现实的试验室环境为背景,搭建3D空间,调研教学试验设备,绘制结构力学试验装置,设备模型清晰、功能完善。

4、 试验操作功能的实现

练习模式中有操作指引,引导学生按照试验步骤进行,逐渐梳理试验流程。知识点涵盖试验概述、试验目的、试验原理、试验方案、学习资料等,多种知识点显示形式。

5、 评分工具

由于短柱正截面受压和偏心受压试验操作略有不同,该力学仿真系统配置两套评分工具。

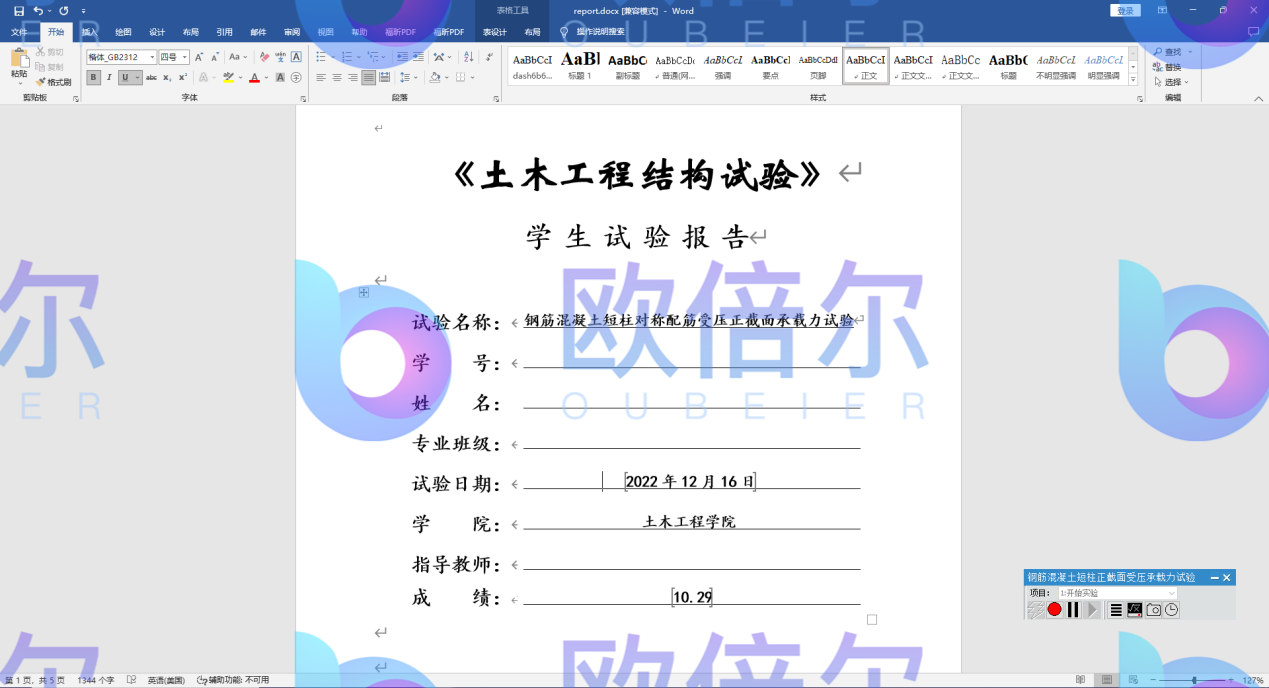

6、 生成试验报告,保存本次试验操作内容。

试验报告包含试验目的、试验仪表及器材、试验步骤和要求、钢筋混凝土梁基本信息、位移计分布位置、混凝土裂缝展开图、加载力N和对应等级、试验体会是个方面。
