三维组态虚拟仿真平台
三维组态虚拟仿真平台
三维组态虚拟仿真平台利用三维可视化技术,引入自由组态模块化开发理念,将工业化生产中涉及的场景、设备、生产数据等环节进行模块化开发,为用户提供自由调用、任意组合的开放操作平台,最大程度上满足不同用户的个性化需求,可用于厂区设计、车间设计、工艺设计与生产验证、生产设备模型调试、控制算法模型调试、安全培训等。
三维组态虚拟仿真平台有线上和本地两个版本,各版本功能介绍如下。
A.本地版
本地版软件包含三个子系统,分别为:模型构建系统、工艺构建系统和帮助系统。
1.模型构建系统
1.1. 仿真模型管理
(1) 显示当前已有的仿真模块库列表。
(2) 以系统模块的形式提供物性数据库。
(3) 支持用户自定义模块库。
(4) 支持模型库的导入导出(XML文件格式)。

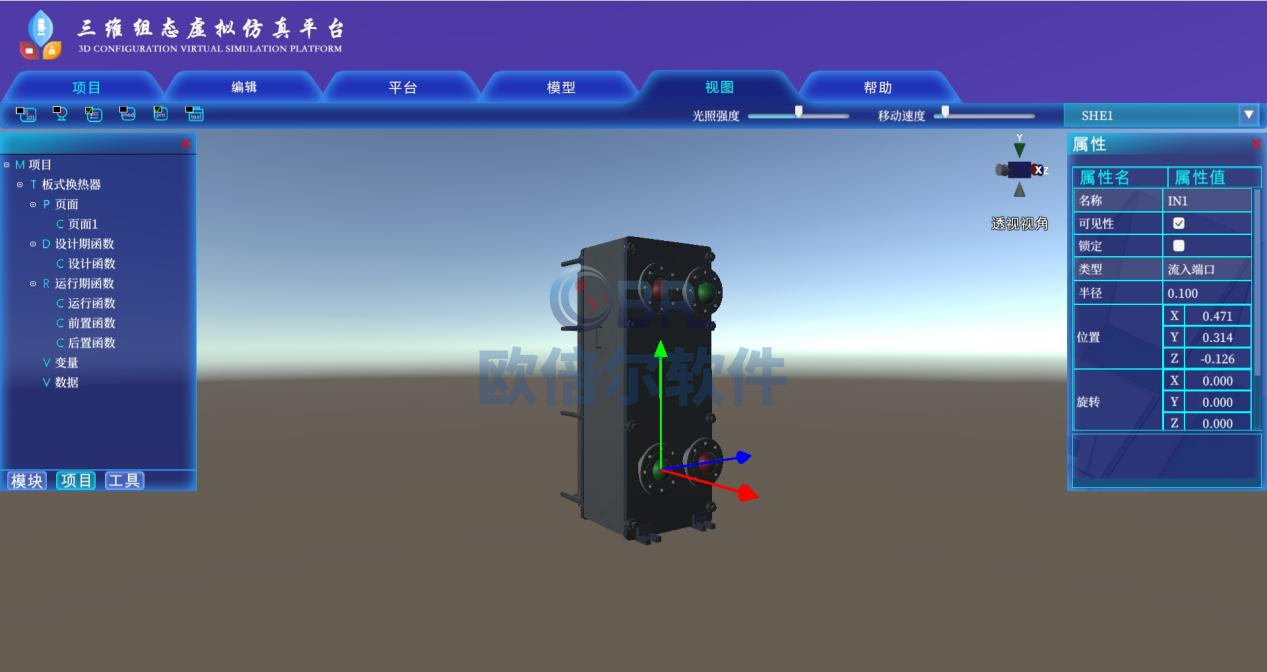

1.2. 模型编辑
(1) 在3D场景中可导入fbx格式的三维模型。
(2) 基于C程序设计语言编写仿真模型算法。
(3) 编辑模型的属性。
(4) 编辑模型的输入输出。
(5) 编写模型的运算逻辑。
(6) 自动编译生成模型的算法文件(.exe可执行文件、.lib静态库)。
(7) 运行模型,调试数据。
(8) 保存模型的输入输出数据。
1.3. 资源管理
(1) 描述模型算法的代码文件管理。
(2) 描述模型外观的三维模型文件管理。
2. 工艺构建系统
2.1. 工艺搭建

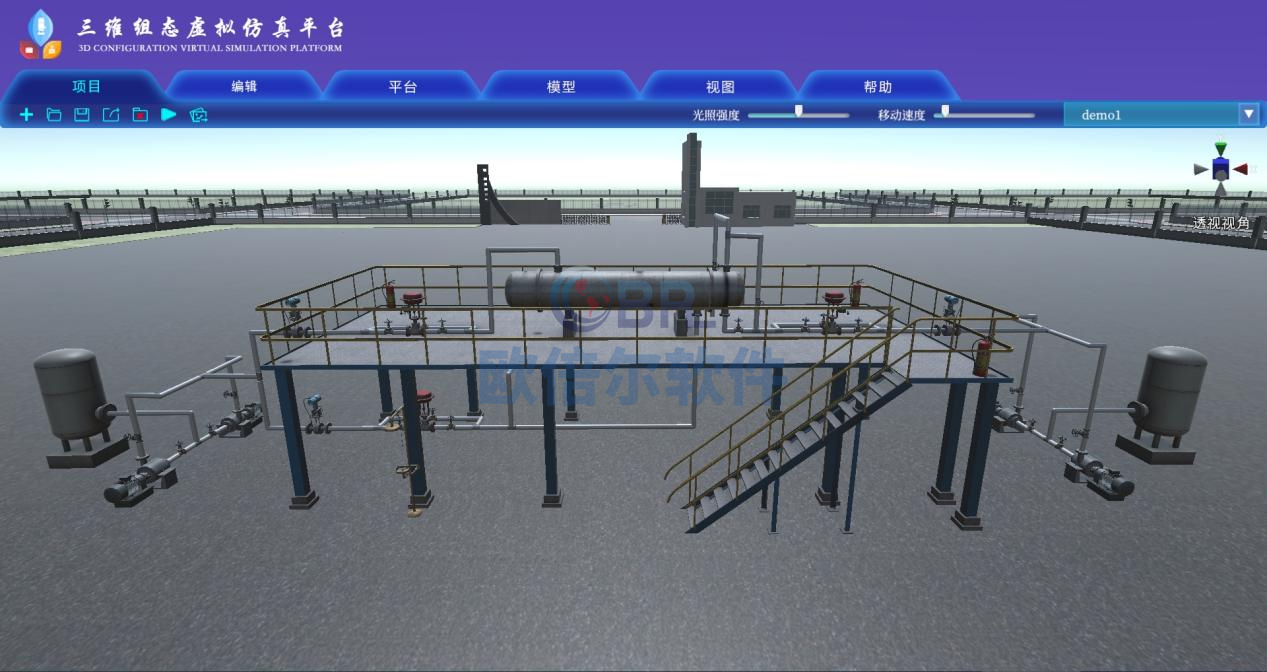

(1) 选择不同的三维场景。
(2) 在3D场景中从仿真模型库中选择仿真模块搭建整个工艺流程。
(3) 设计整个工艺的设备管线布局。
2.2. 工艺模拟运行
(1) 基于C程序设计语言编写工艺仿真算法。
(2) 自动编译生成模型的算法文件(.exe可执行文件、.lib静态库)。
(3) 模拟工艺运行,在3D场景中漫游。
(4) 查看工艺运行的实时状态。
(5) 在工艺运行过程中调节各个仿真模型的数据。
2.3. 数据管理
(1) 将整个工厂导出为能够直接用3D查看器阅览的文件。
(2) 将整个工厂保存为项目文件夹。
3. 帮助系统
(1) 显示软件的基本操作流程和方法。
(2) 以文档的形式展示软件操作使用说明。
(3) 以文档的形式展示仿真模型构建的基本方法。
(4) 以文档的形式展示仿真工艺流程设计的基本方法。
B.web版
Web版软件是基于B/S架构构建的网页版操作软件,无需安装,借助远程服务器支撑的浏览器即可登录使用。Web版软件中主要包含场景搭建和项目管理两个页面。

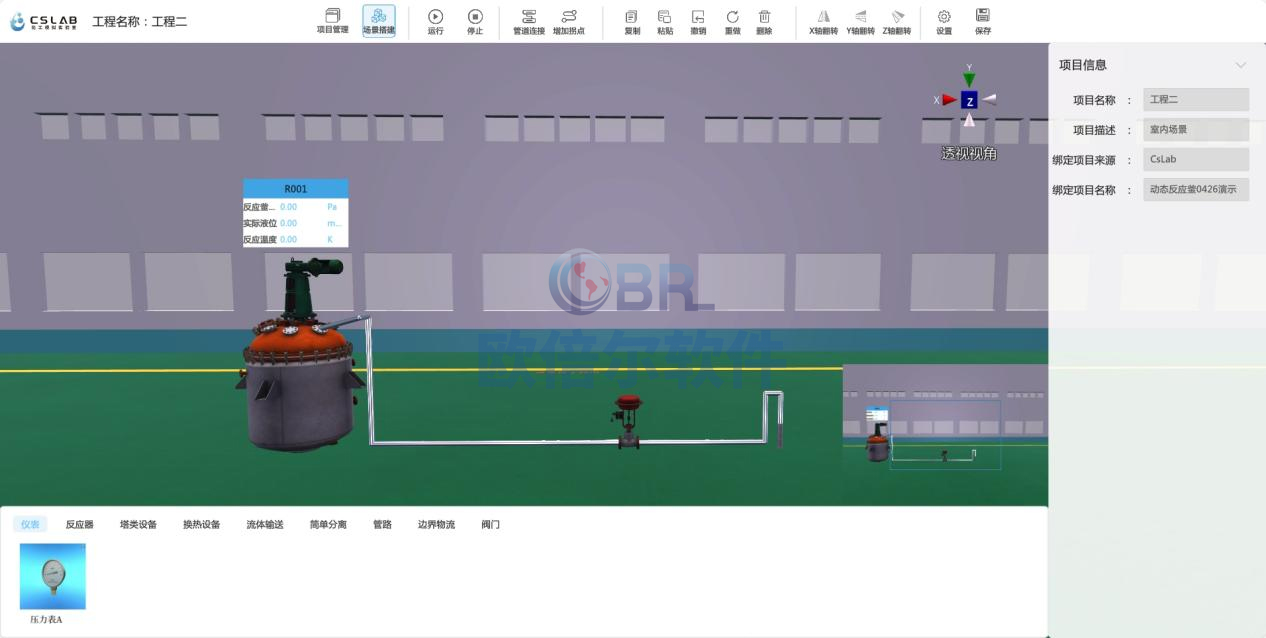

1. 场景搭建系统
1.1. 工艺搭建
(1) 选择不同的室内室外3D场景。
(2) 在3D场景中从仿真模型库中选择仿真模块搭建整个工艺流程。
(3) 设计整个工艺的设备管线布局。
1.2. 变量绑定
(1) 绑定2D项目,获取2D项目的模块和变量数据。
(2) 工艺流程中的每个模块可以分别绑定2D项目中的多个模块变量。
1.3. 项目运行
(1) 点击运行后3D场景进入漫游模式,变量显示窗口实时显示参数变化。
(2) 绑定的2D项目在后台运行,运行数据传输至变量显示窗口。

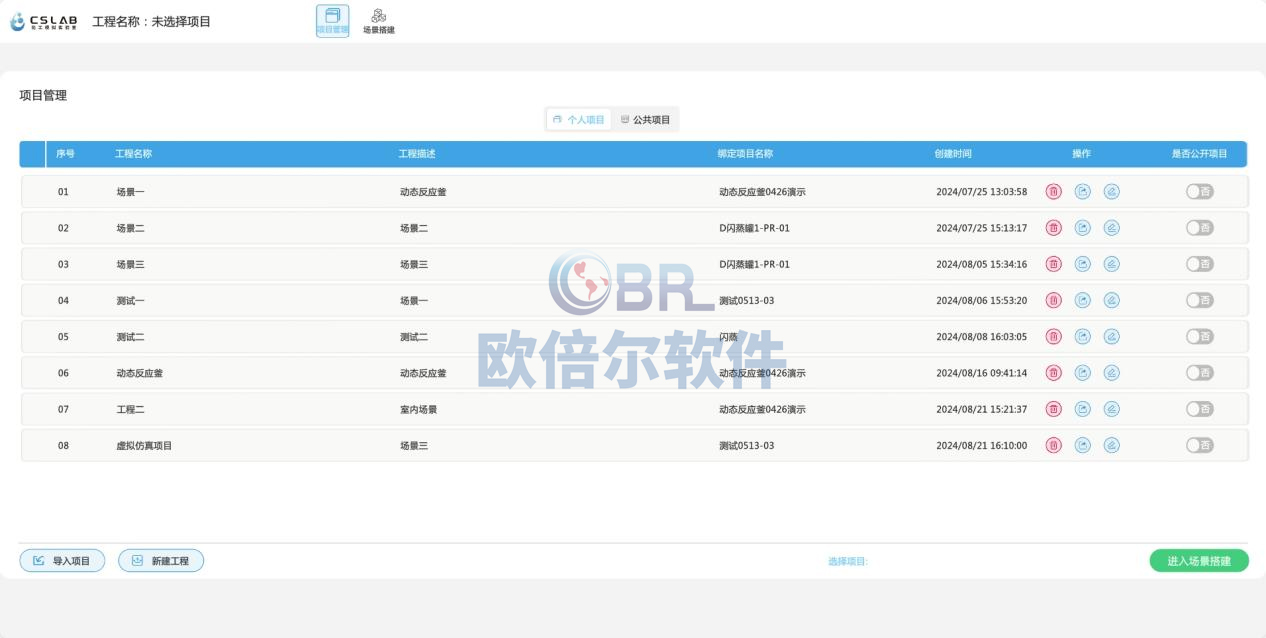

2. 项目管理系统
2.1个人项目管理
(1) 个人项目列表显示由本账户创建的项目,以及从公共项目中载入的项目。
(2) 可查看每个项目的工程名称、工程描述、绑定项目名称、创建时间、公开状态等。
(3) 可进行新建项目、编辑项目、删除项目、公开/取消公开项目、导出项目、上传项目、打开项目等操作。
2.2公共项目管理
(1) 公共项目列表中显示所有用户公开的三维组态虚拟仿真项目
(2) 可查看工程名称、工程描述、公开日和创建时间。
(3) 可取消公开本账号创建的项目、载入其他账号创建的项目。
