变电运维的主要任务是电气设备的运行操作和维护管理工作。其特点是维护设备多，异常和障碍发生机率大，工作繁琐，容易造成事故的产生。一旦发生事故，轻则造成经济上的损失，重则伤及人身、电网和设备的安全，变电运维技术作为电力运行系统中的一个关键环节，其稳定的运行是保障电力系统可靠性的重要基础。

一、软件简介

依据国务院《国家职业教育改革实施方案》指导，北京欧倍尔技术有限公司积极参与相关职业技能等级证书的申报以及试点院校的建设实施。在软件中搭建了以现实场景为基础的变电站系统，依附最新的工艺流程标准，制作的一款综合性职业技能学习考核软件，变配电运维虚拟仿真软件属于职业技能培训系列软件，主要用于变配电运维的教学实训以及电力企业培训，根据证书培训教材以及国网作业规范开发而成。

二、软件内容

变配电运维虚拟仿真软件（初级、中级）包含10kV、35kV、110kV、220kV开关及线路倒闸操作以及线路间隔、母线巡视。每项任务严格按照国家电网作业规范，真实还原了变配电运维标准化作业任务，兼具培训学习与技能考核功能。

1、三维场景

软件以真实的变电站为基础，以三维模型的形式真实还原变电站场景，包括主控室、高压室、变压器、断路器、母线、防雷设备、隔离开关、互感器、电容器组等部分，其中主控室中还包含各个线路、变压器、电容器的保护测控屏柜，故障录波屏，UPS、直流屏等。

2、工作票填写

在软件中可以根据任务领取巡视卡、倒闸操作票等工作票，并且根据工作情况进行填写选择，领取完成后在后续操作中可以随时打开工作票进行查看。

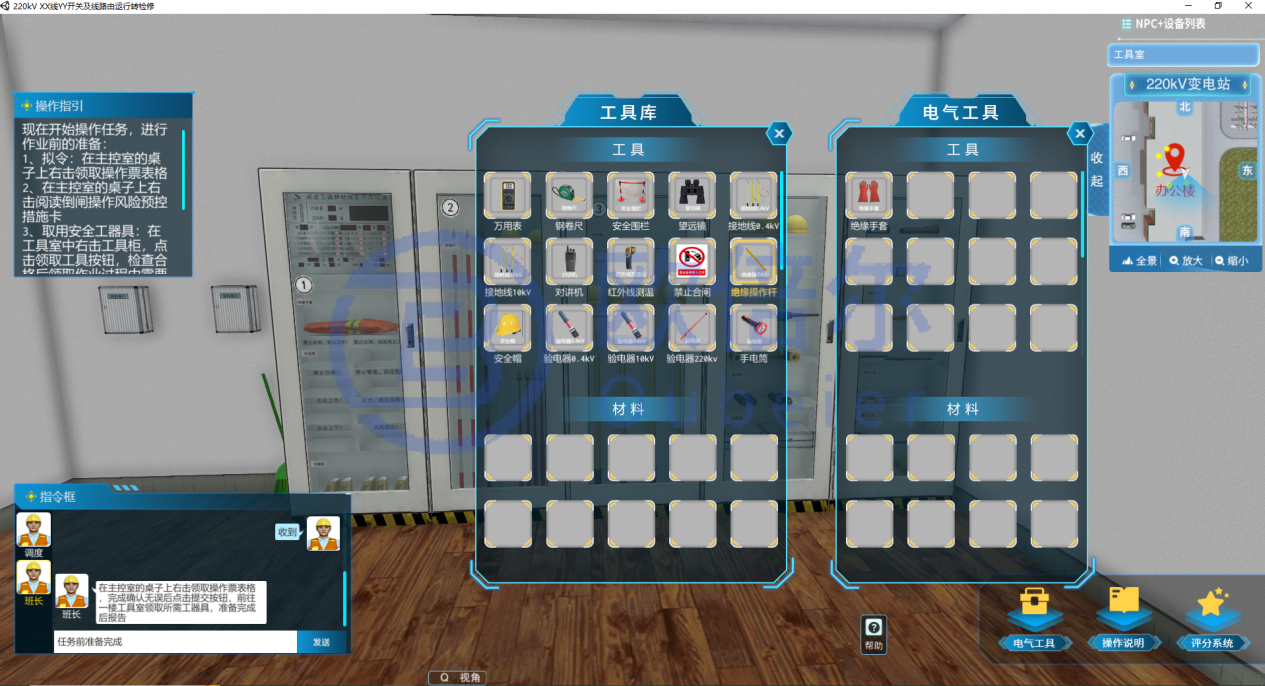

3、领取检查工器具

软件的工具室包含多种工器具，根据工作内容，可选择相应的工具进行操作，包含电气操作工具，电气测量工具，材料等等。在人物穿戴界面，可任意选择多种衣物进行穿戴，可设置任务准备环节的考核内容。软件中包含万用表，验电器、红外线测温仪等多种测量工具使用，绝缘手套、安全带、电工服各类绝缘安全器具使用，在软件中可打开工具库，在工具中检查所用的工器具，检查完成根据检查结果领取所需要的工器具。

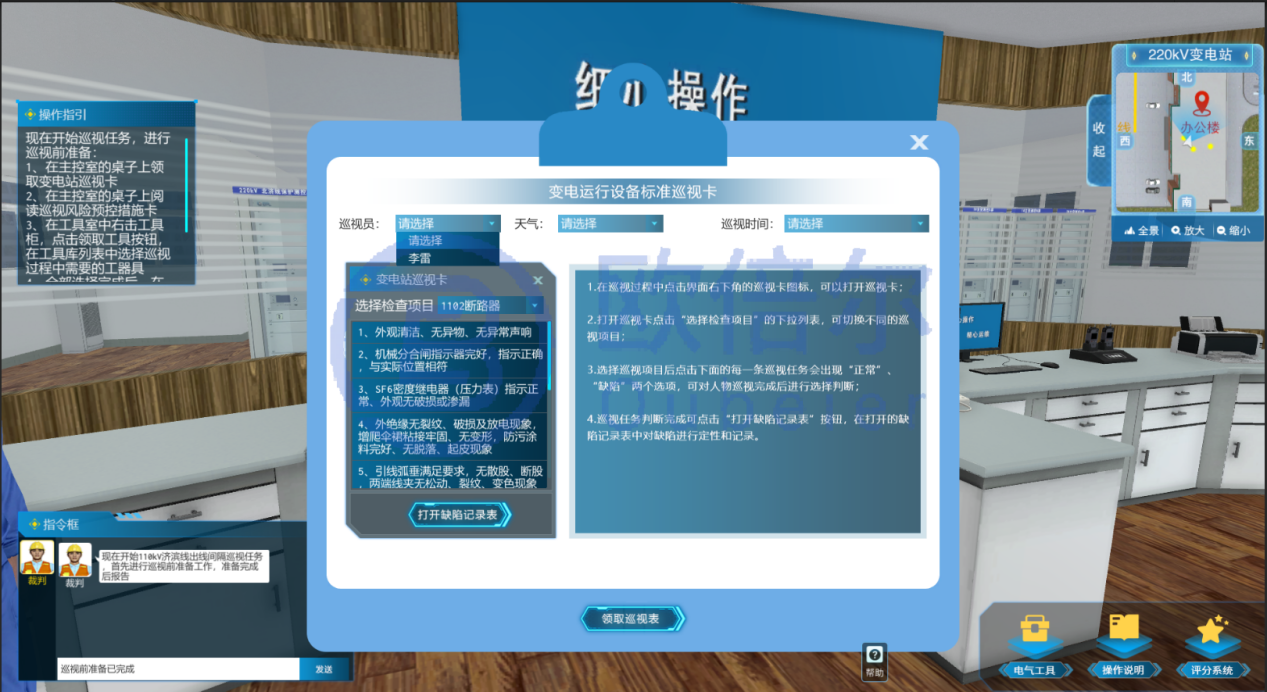

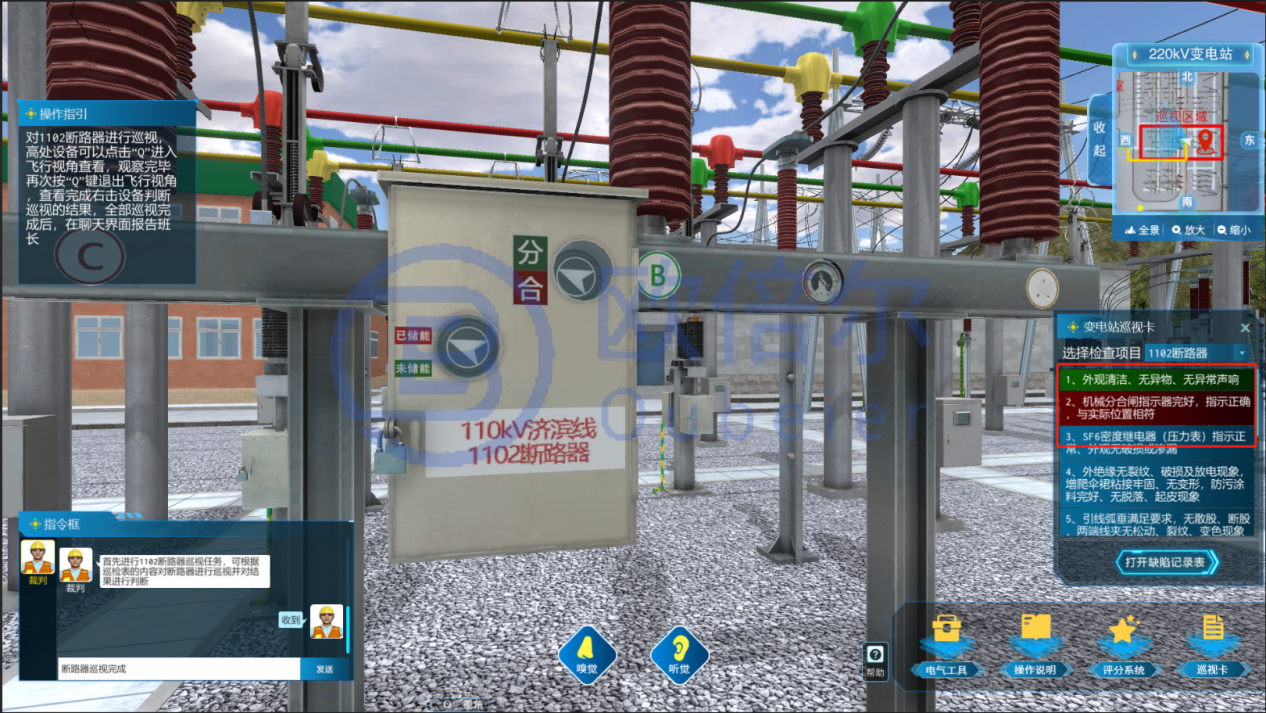

4、变电站巡视

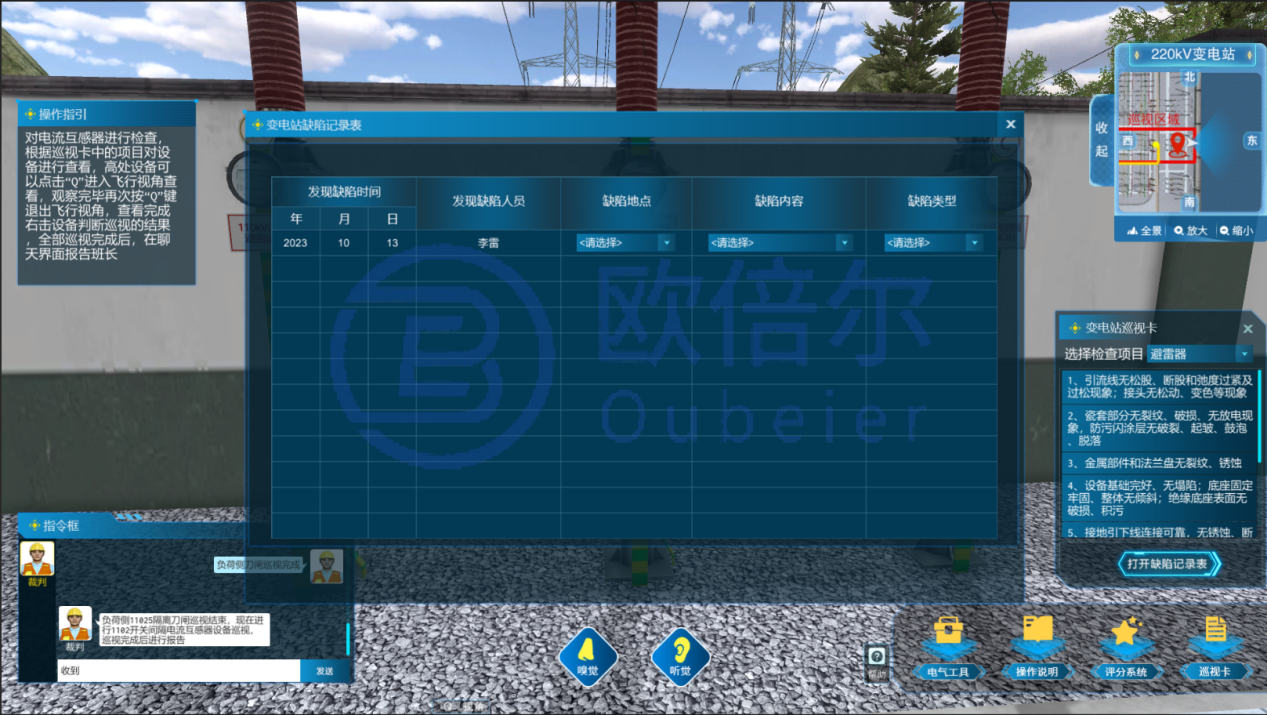

软件中包含丰富的设备缺陷库，进入不同的巡视任务后，会随机出现缺陷，场景中的设备从外观、设备运行声音、气味、温度等方面全面表现设备的缺陷状态。操作者可通过观察设备外形、听声音、闻气味、使用红外线测温仪测量设备温度等方式，对设备的运行状态进行分析判断。软件中巡视项目按照国家电网公司变电运维管理规定中的例行巡视项目进行巡视，可在巡视卡中对巡视的设备进行判断，也可以点击设备对巡视结果进行选择，判断结果自动匹配到巡视卡中，巡视完成后在缺陷记录表中可对故障设备进行故障定性。

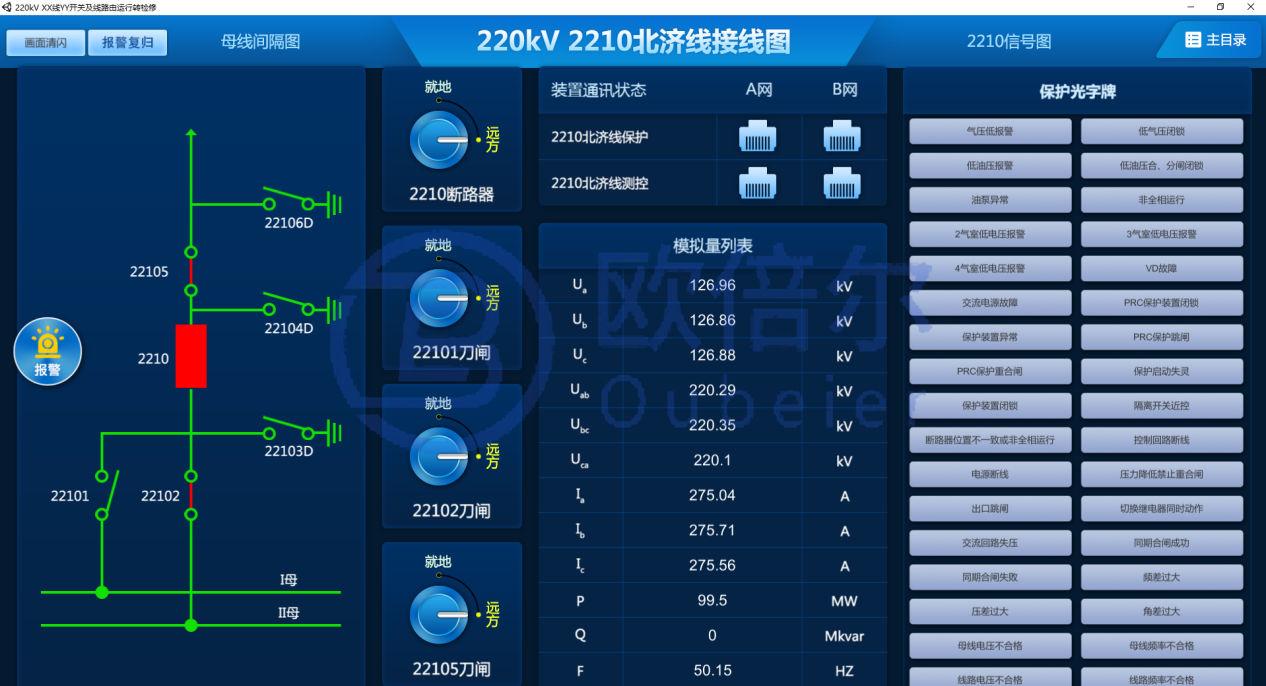

5、五防监控后台

在软件中开发了五防监控系统，监控系统具有实时告警功能，系统能够对断路器、隔离开关、接地刀闸的分、合动作等遥信变位，变位失败等事件发出告警，监控系统还可以对系统范围内的设备进行远程遥控操作。操作人员可以通过监控系统的主界面点击相应的断路器遥控弹出遥控操作界面，通过口令密码解锁后，可以及时执行调度系统相应的操作命令，在现场执行分合闸操作后在监控系统后台也会进行相应的变位。

6、评分

软件中的评分逻辑根据国网标准教材中的评分要点进行制作，可从操作顺序，知识点掌握，工器具使用，现场流程规范等全方面对学员的工作进行评判，各个步骤的得分与扣分情况都详细的展示在界面上，让学员一目了然的了解自身存在的问题，教师站可统一查看记录各个学员的得分情况，便于老师汇总分析。评分既可以作为操作的指引，也可以对3D场景中的操作进行实时评定，可导出、打印成绩。
