国家电网X证书——装表接电虚拟仿真软件
发布时间:
2026-07-23
随着电力用户数量的不断加大，增加了电能计量管理的难度。 由于客户使用不当、超容使用等原因，致使很多表计烧毁计量失准，大大增加了装表接电工的工作量及管理的难度，增加供电企业的负担。 为了让用户能及时、安全的使用电能，在电能的供应和使用环节中，如何保证供电质量，且安全、经济地把电能送到千家万户，装表接电工担负着重大责任。
一、软件简介
装表接电虚拟仿真软件以3D形式对计量柜装表接电进行仿真，模拟了电能计量装置安装及检验的过程，其中包括接线盒、电能表的安装；设备功能的检验；导线选择，使用螺丝刀、剥线钳等工具进行布线、连线；仪器的使用等步骤，通过软件，可以更专业的完成计量装置的安装及检验工作。包含以下初级和中级任务：
一、软件简介
装表接电虚拟仿真软件以3D形式对计量柜装表接电进行仿真，模拟了电能计量装置安装及检验的过程，其中包括接线盒、电能表的安装；设备功能的检验；导线选择，使用螺丝刀、剥线钳等工具进行布线、连线；仪器的使用等步骤，通过软件，可以更专业的完成计量装置的安装及检验工作。包含以下初级和中级任务：
（1）装表接电初级-单相相位伏安表的正确使用
（2）装表接电初级-三相四线直接接入式电能表安装
（3）装表接电初级-使用钳型电流表测量三相四线智能电能表电流
（4）装表接电初级-使用万用表测量三相四线智能电能表电压
（5）装表接电初级-使用相序表测量三相四线电子式智能电能表相序
（6）装表接电初级-现场安装单相电能表
（7）装表接电中级-二次回路绝缘电阻测量
（8）装表接电中级-金属计量箱（柜）接地电阻测量
（9）装表接电中级-使用兆欧表测量电流互感器一、二次线圈绝缘电阻
（10）装表接电中级-现场安装三相三线电能表及专变采集终端
（11）装表接电中级-现场安装三相四线电能表及集中器
（12）装表接电中级-直流法测量电流互感器极性
（2）装表接电初级-三相四线直接接入式电能表安装
（3）装表接电初级-使用钳型电流表测量三相四线智能电能表电流
（4）装表接电初级-使用万用表测量三相四线智能电能表电压
（5）装表接电初级-使用相序表测量三相四线电子式智能电能表相序
（6）装表接电初级-现场安装单相电能表
（7）装表接电中级-二次回路绝缘电阻测量
（8）装表接电中级-金属计量箱（柜）接地电阻测量
（9）装表接电中级-使用兆欧表测量电流互感器一、二次线圈绝缘电阻
（10）装表接电中级-现场安装三相三线电能表及专变采集终端
（11）装表接电中级-现场安装三相四线电能表及集中器
（12）装表接电中级-直流法测量电流互感器极性
二、软件内容

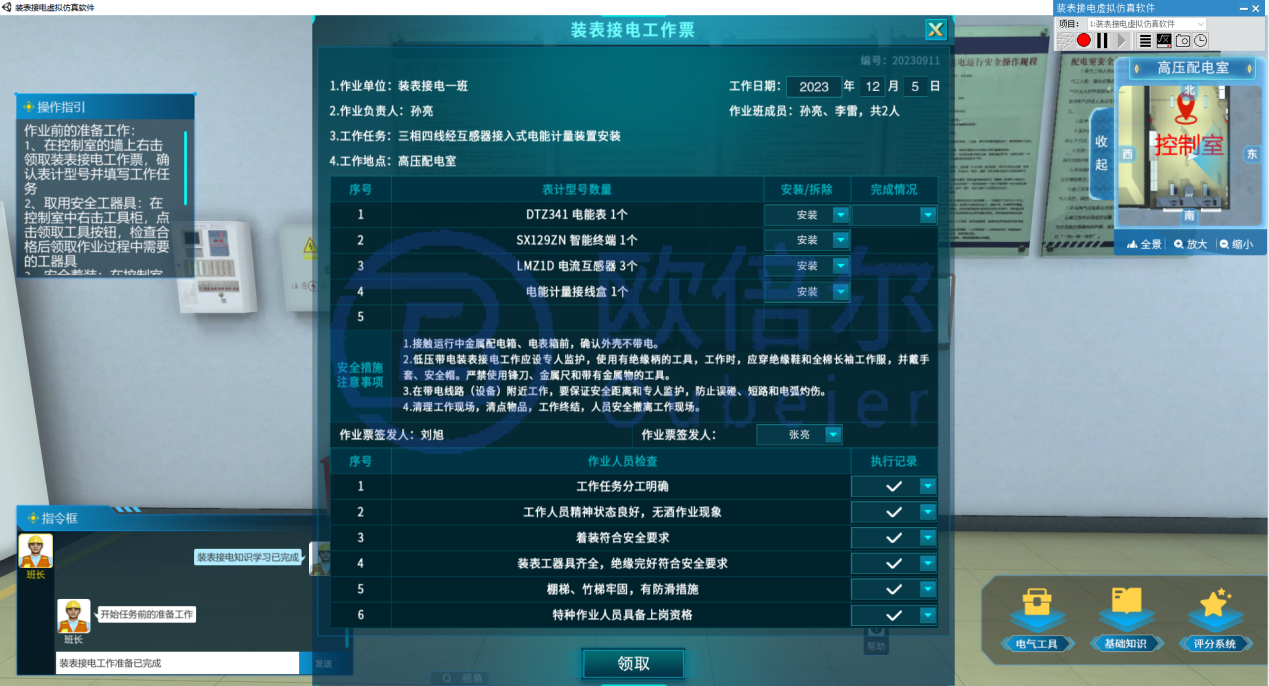

1、工作票填写
在软件中可以领取装表接电工作票，并且根据工作情况进行填写选择，领取完成后在后续操作中可以随时打开工作票进行查看，最后可确定工作任务的完成情况。

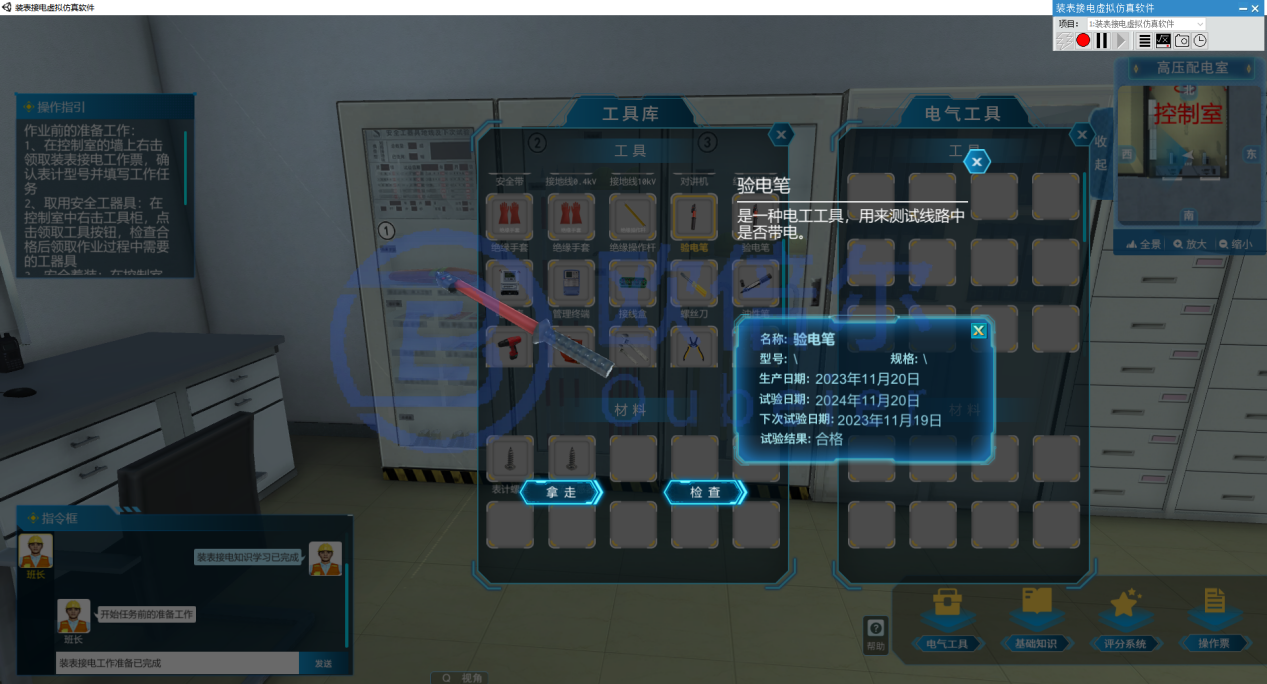

2、领取检查工器具
在软件中可打开工具库，在工具中检查所用的工器具，检查完成根据检查结果领取所需要的工器具。

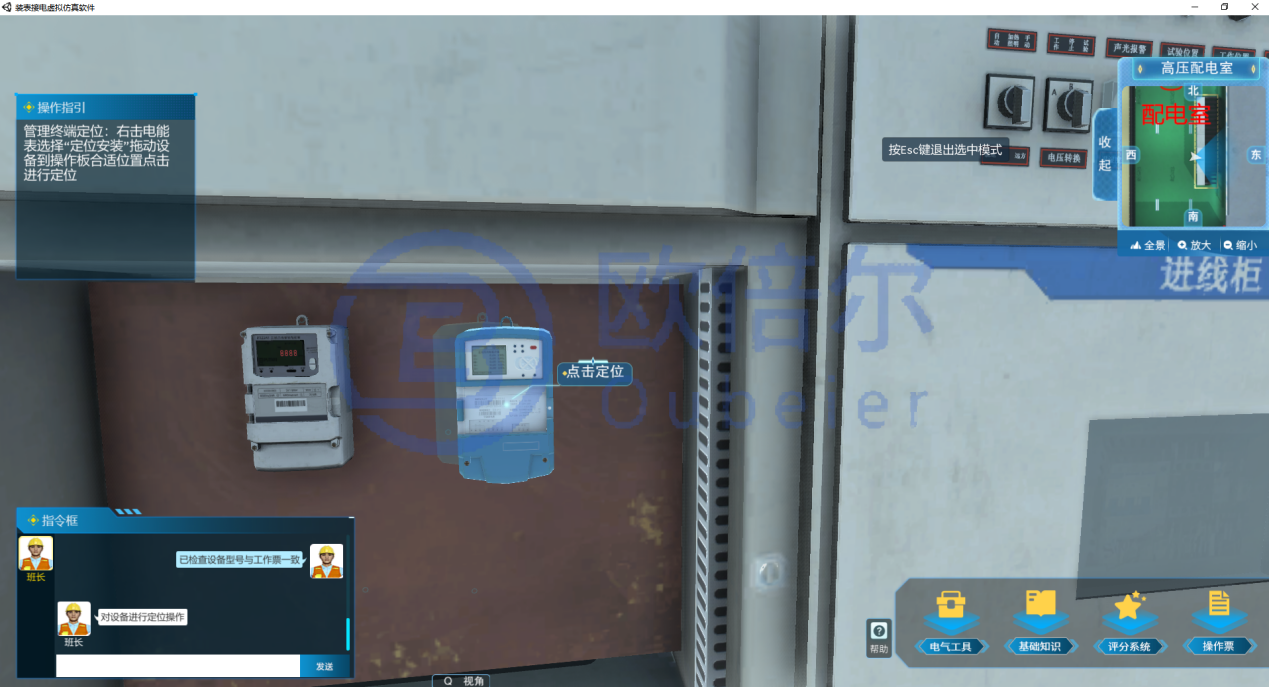

3、设备定位
在软件中可对电能表、智能终端、接线盒、电流互感器等设备进行定位操作，操作时会有相应的位置指引。

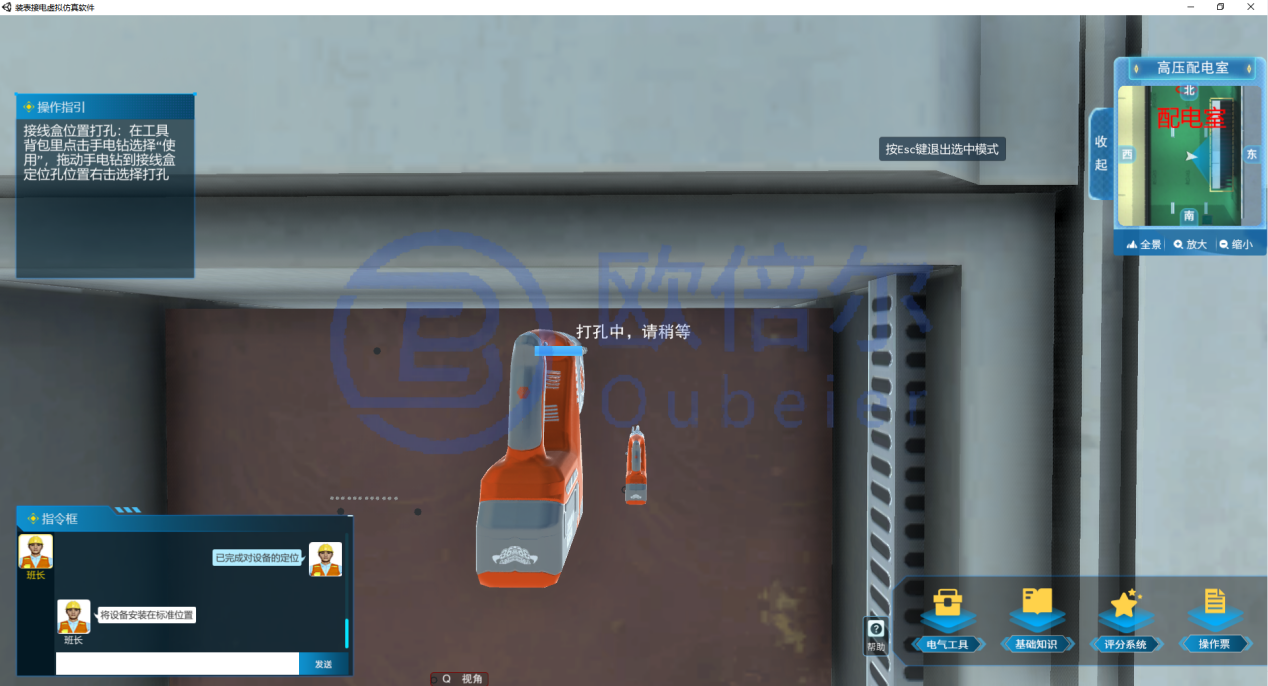

4、打孔
可使用工具库的手电钻对定位后的定位孔位置进行打孔操作，将设备用螺丝固定在操作板上。

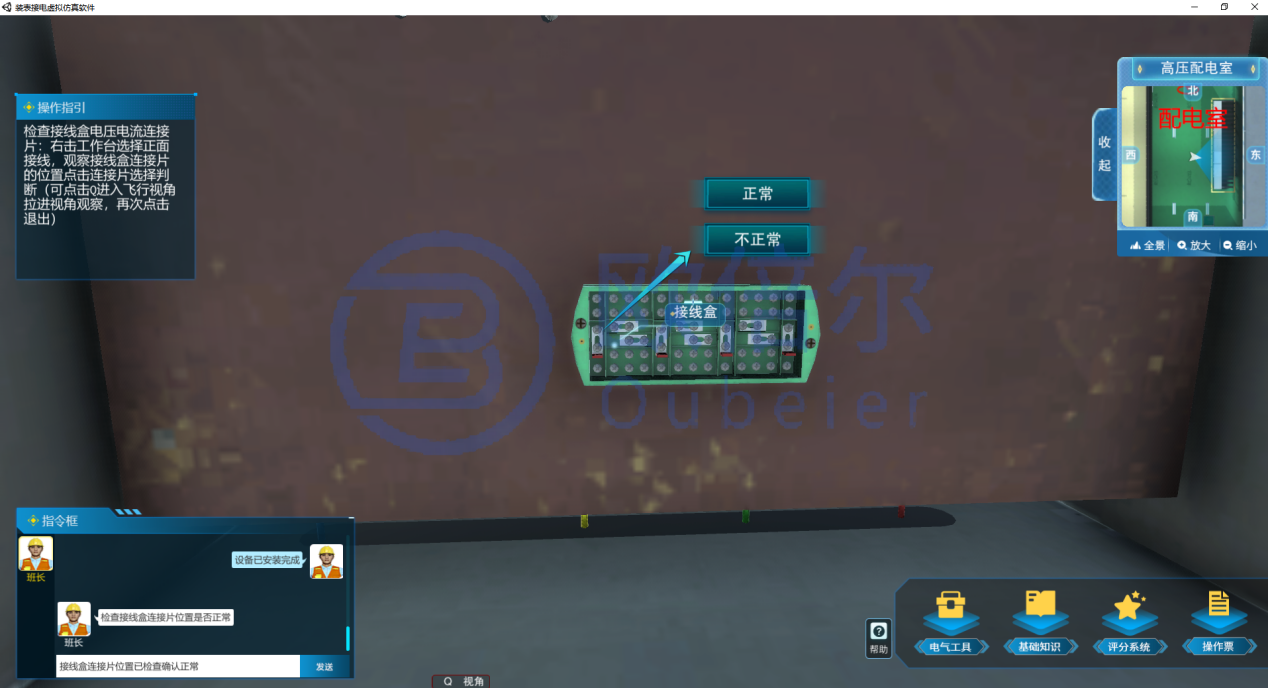

5、检查接线盒电压电流连接片是否在标准位置
根据操作规程在进行接线之前对接线盒的电压电流连接片进行检查，可选择连接片的位置是否正确，根据选择结果可进行评分。

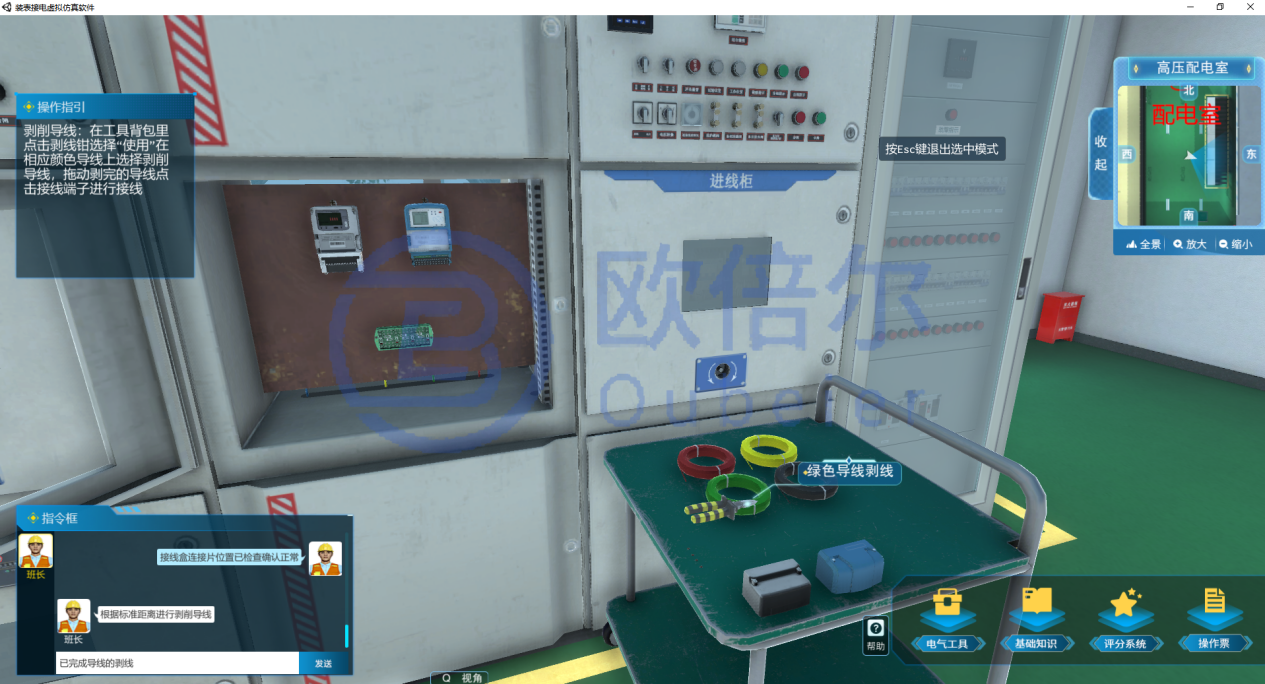

6、选择导线，削剥导线线头
在工具库中根据接线需要选择不同颜色导线，根据剥削导线的要求对导线进行剥削，以供使用。
7、连接导线
在软件中可通过3D形式进行导线的连接，形象直观的感受计量装置接线的过程，导线连接错误可删除重新进行连接。

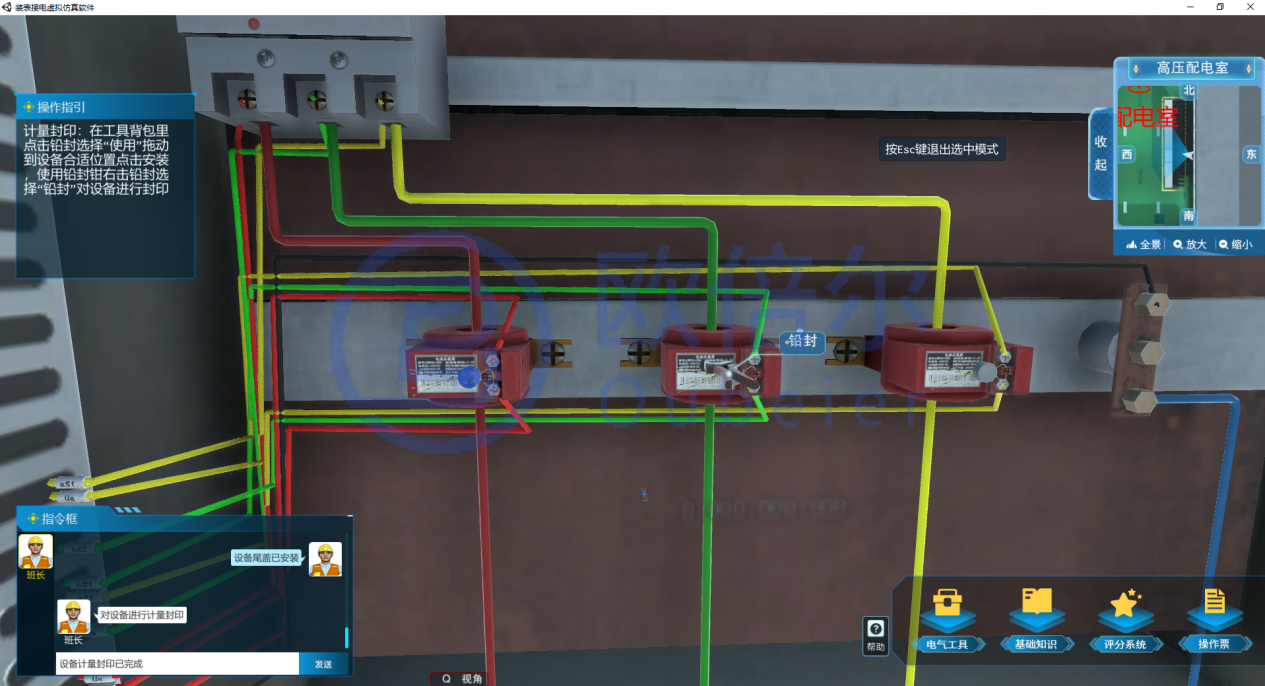

8、计量封印
可在工具库中选择计量铅封和铅封钳对电能表、智能终端、接线盒、电流互感器等设备进行计量封印。

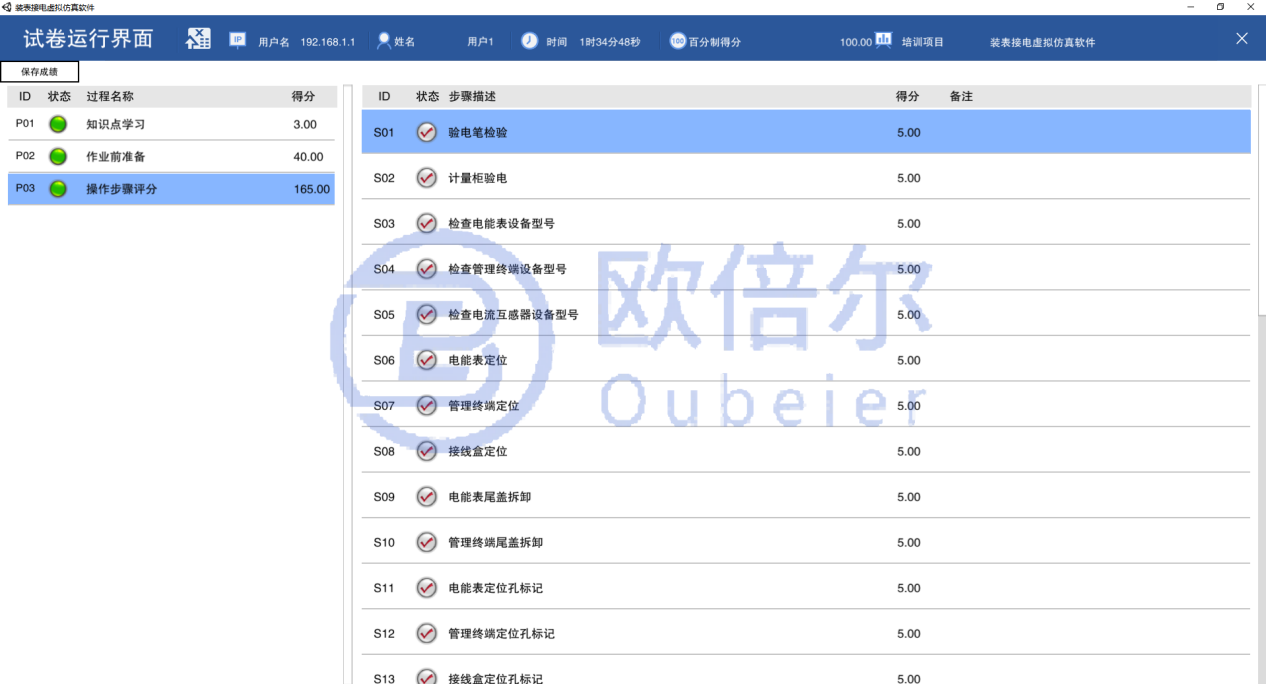

9、评分
评分既可以作为操作的指引，也可以对3D场景中的操作进行实时评定，可导出、打印成绩。
