山东欧倍尔催化剂萃取塔虚拟仿真软件

萃取塔（英文名称extraction column）又名抽提塔，一种化学工业、石油炼制、环境保护等工业部门常用的液-液质量传递设备。液-液萃取是质量传递的一种方式，将混合物溶液中某一种或几种化合物组分，用另外一种液体（称作溶剂，与混合物溶液的溶剂互不相溶）将其提取出来，使其得到分离、富集、提纯。这种过程称作萃取、抽提、液-液萃取，溶剂萃取过程。所采用的设备叫做萃取器，有一次和多次萃取，有间隙和连续萃取过程之分，连续多次萃取采用的萃取器是一种塔式设备，称为萃取塔。其内部结构是利用重力或机械作用使一种液体破碎成液滴，分散在另一连续液体中，进行液-液萃取。

山东欧倍尔催化剂萃取塔虚拟仿真软件，结合给高校以及大型石化企业定制开发大型生产过程培训系统经验开发而成，模拟真实工段一比一建模，与天津大学化工基础实验中心真实设备配套使用，可用于建设企业、学校化工单元操作实训基地。

山东欧倍尔催化剂萃取塔虚拟仿真软件介绍

软件特色：

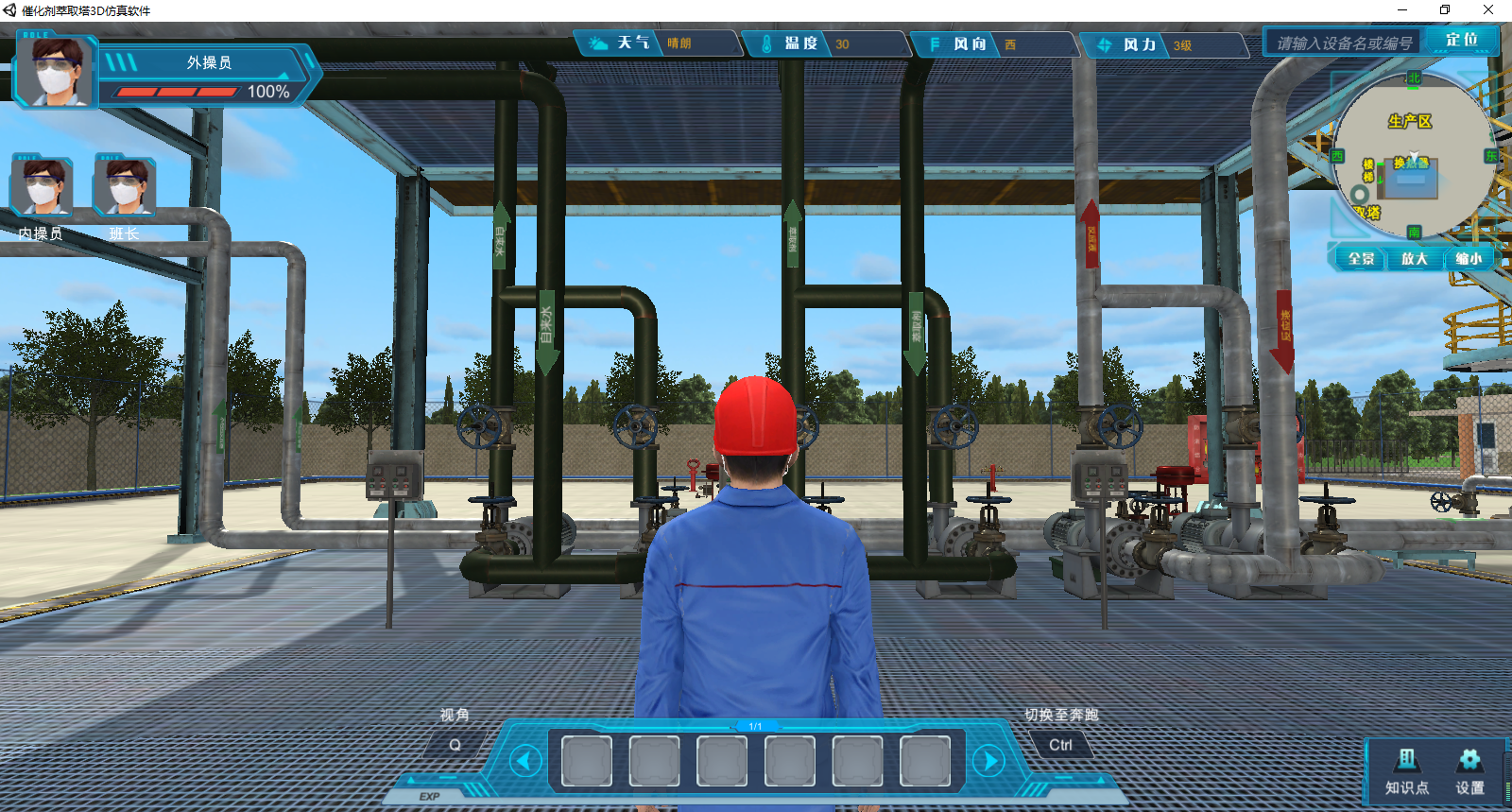

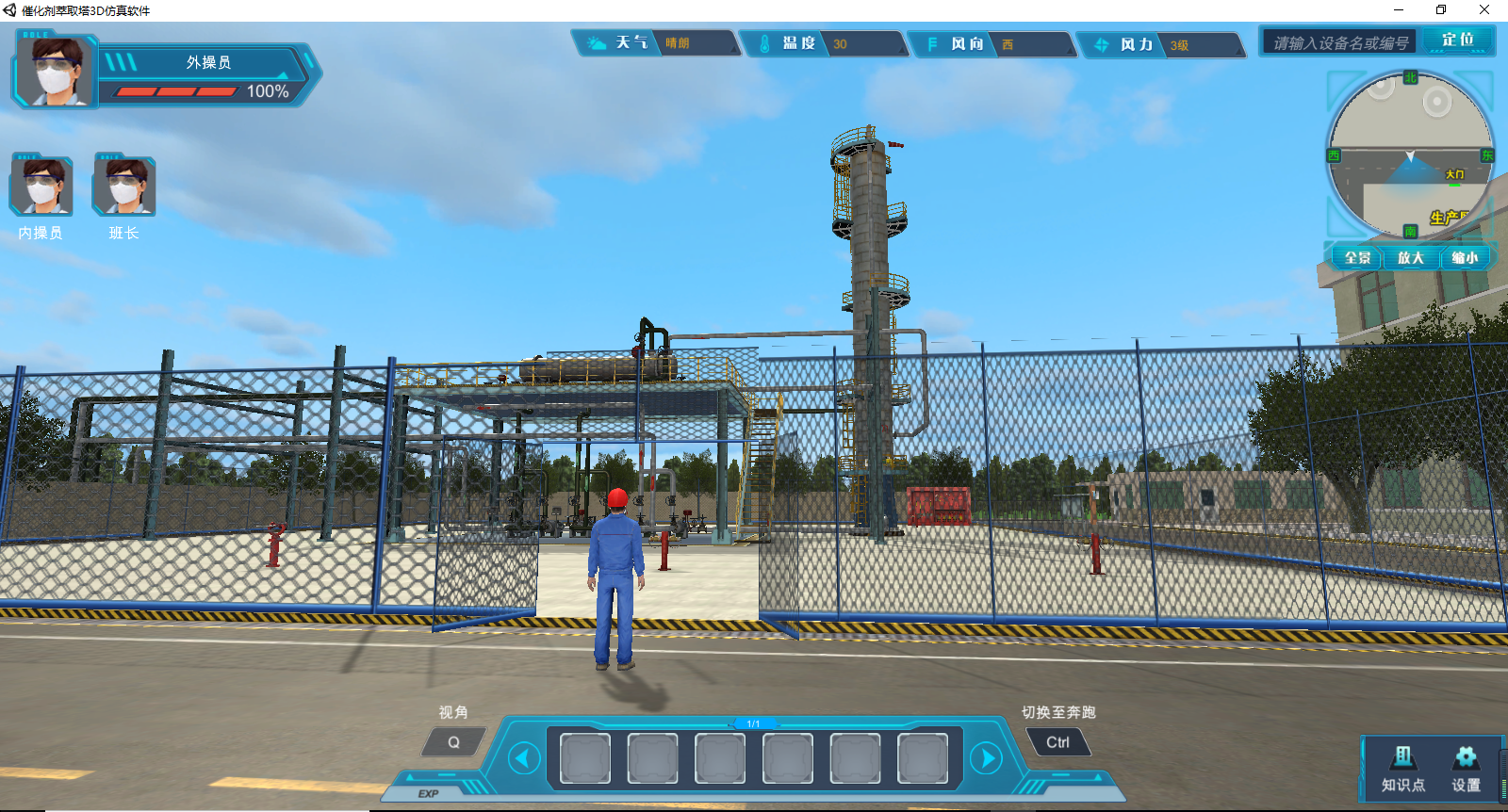

真实3D场景，培训灵活多样，提高培训效率，从实际装置中提炼，算法成熟。

工艺流程：

本装置是通过萃取剂（水）来萃取丙烯酸丁酯生产过程中的催化剂（对甲苯磺酸）。具体工艺如下：

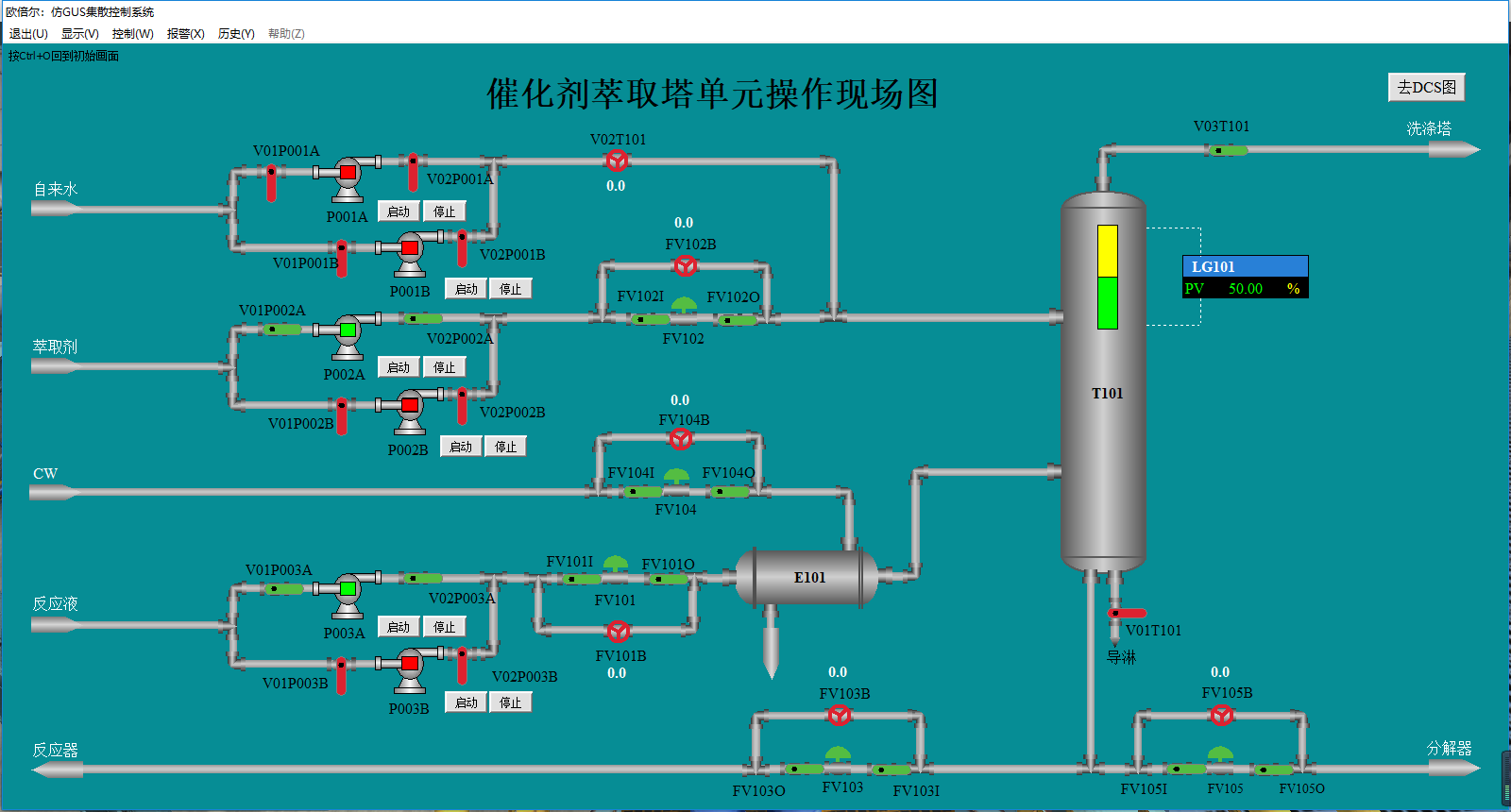

将自来水通过泵P001A/B及阀V02T101送进催化剂萃取塔T101，当界位调节器LIC101为50%时，关闭阀V02T101 和泵P001A/B；开启泵P003A/B将含有产品和催化剂的主物流在经E101冷却后进入催化剂萃取塔T101的塔底；开启泵P002A/B，将作为萃取剂的水从塔顶部加入。泵P003A/B的流量由流量控制表FIC101控制在20000Kg/h；泵P002A/B的流量由控制表FIC102控制在2000Kg/h；萃取后的丙烯酸丁酯主物流从塔顶排出，进入洗涤塔；塔底排出的水相中含有大部分的催化剂及未反应的丙烯酸，一路返回反应器循环使用，一路去重组分分解器作为分解用的催化剂。

山东欧倍尔催化剂萃取塔虚拟仿真软件为学员提供了一个线上操作的舞台，特别有利于调动学员动脑思考，培养学生的动手能力，同时也增强了学习的趣味性，与化工单元实训装置相结合，可巩固学员的实操经验，让学员在学习时达到理论与实践相结合。
